Компания ORION-7  предоставляет инструкцию по монтажу обвеса "FERZ" для Infiniti FX

    Основная идея при создании обвеса "FERZ" была в том, чтобы автомобиль подвергался минимальным изменениям при сборке обвеса, чтобы обвес могли собрать в любой специализированной мастерской, а так же он поставляется в запчасти, и при повреждении любой детали обвеса без особых проблем, деталь меняется в любой мастерской с адекватным персоналом. Обвес выполнен из ABS пластика (не стеклоткань) и не требует подгонки, только аккуратная сборка.

КОМПЛЕКТАЦИЯ     ОБВЕСА      «FERZ»

1.Накладка переднего бампера +сетка     1шт.

2.Решетка радиатора +сетка                        1шт.

3.Накладка заднего бампера                       1шт.

4.Пороги                                                             2шт.

5.Ресницы                                                          2шт.

6.Спойлер задний___________________1шт,

7.Спойлеры верхние                                       2шт.

8.Выхлоп                                                             2шт.

9.Ходовые огни                                                2шт.

10.ПТФ                                                                2шт.

11.Саморезы с прессшайбой (белые)              60 шт.

12.Саморезы с прессшайбой (чёрные)           10шт.

13.ПТФ заднего бампера                                    1шт.

14.Сопротивление к ПТФ задн.бампера.

15.Защита переднего бампера (пласт.)          1шт.

16.Наклейки  FERZ                                                4шт.

17.Рамка под  радар                                             1шт.



Рекомендация по установке обвеса «FERZ»

на Infiniti FX выпуска с 2008 г.

Рекомендации по монтажу.

                Юридическое предупреждение: Данные рекомендации не являются официальной инструкцией и не обязательны к исполнению, мы лишь делимся опытом, приобретенным при выполнении монтажных работ. Делайте все осторожно и на свой страх и риск, либо обратитесь к  профессионалам. Мы не несем ответственности за любые ваши действия или ущерб, который может произойти при проведении монтажных работ и эксплуатации автомобиля.


Комплект обвеса отражен в таблице №1.

Установка обвеса передней части автомобиля

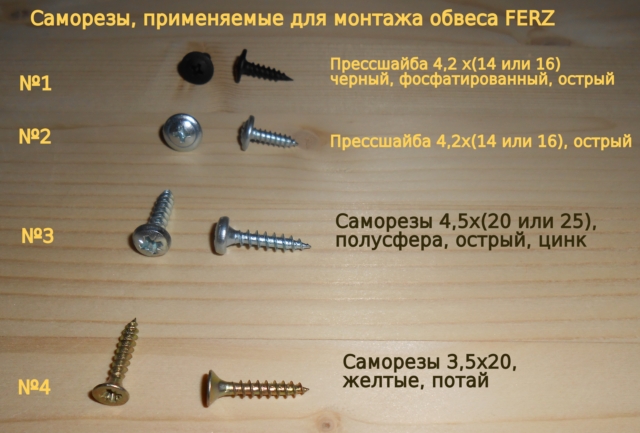

Саморезы, применяемые для монтажа обвеса «FERZ» на Infiniti FX .

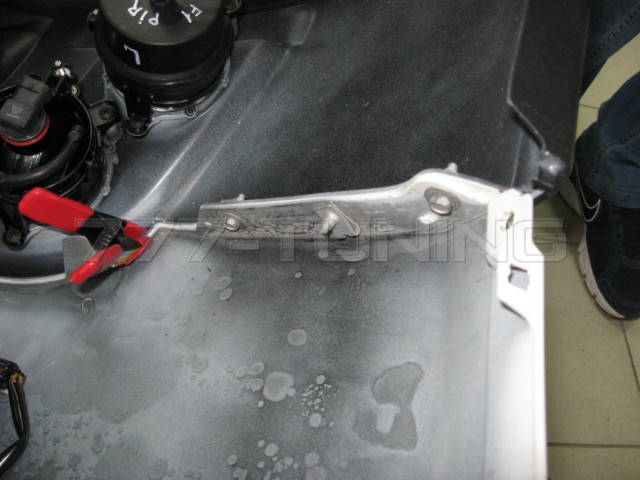

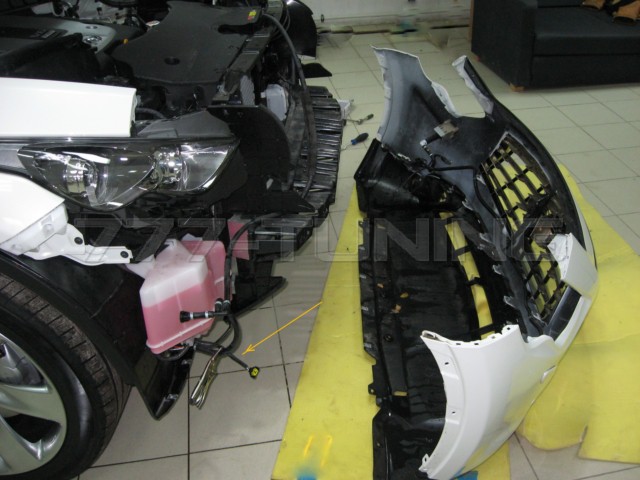

Снимаем передний бампер, струбциной пережимаем шланг от бачка омывателя!

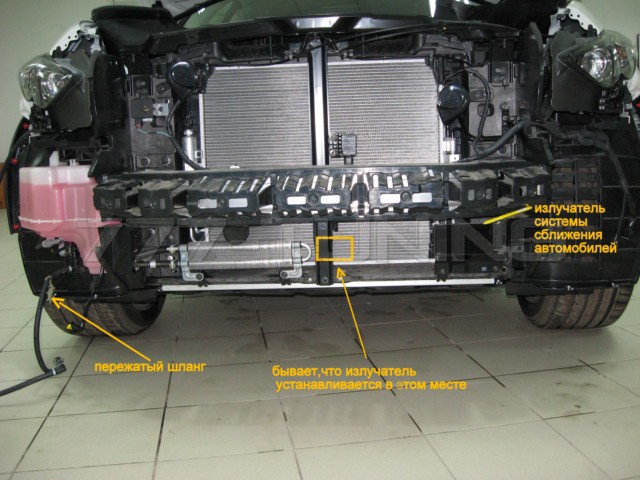

Машина без переднего бампера.

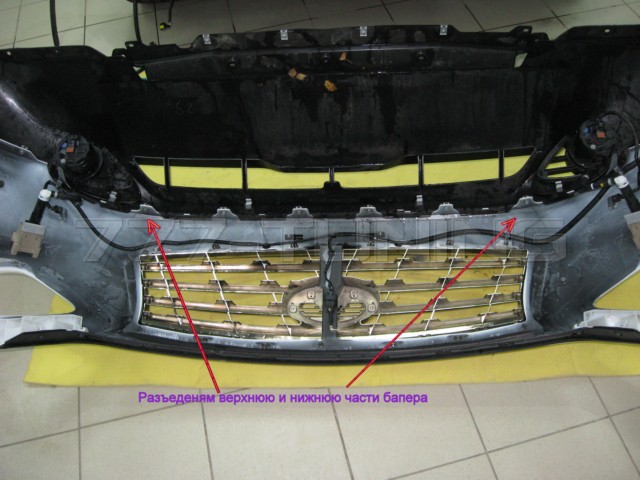

Разъединяем верхнюю и нижние части переднего бампера, они скрепляются между собой с помощью винтов с закладными гайками.

Готовим отверстия в тюнинговой части (три справа и три слева, диаметр отверстия такой же, как на родной части)



Подготовка решетки нижней части бампера. Скрепляем две части решетки радиатора (из нового комплекта) фиксирующими шайбами (звездочка).

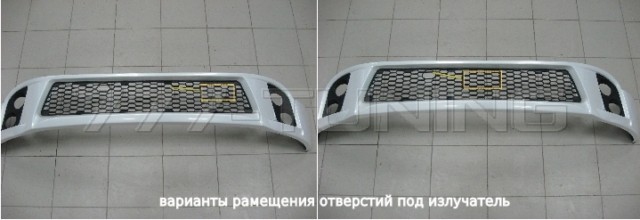

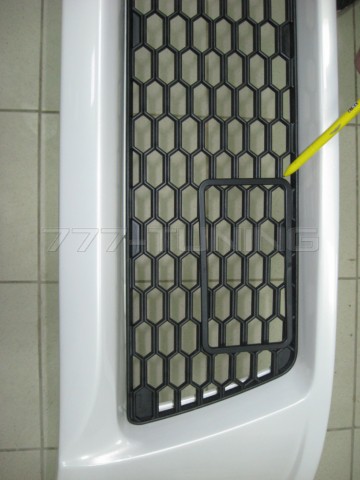

Далее готовим отверстия в решетке под излучатель системы сближения автомобилей (возможные варианты).

Внимание! Многие клиенты отказываются делать отверстия, дабы не портить внешний вид (при этом система не работает).

Вырезаем решетку по внутренним границам рамки. Обратите внимание, что на рамке имеется посадочная площадка, т. е. потребуется подгонка отверстия к рамке.

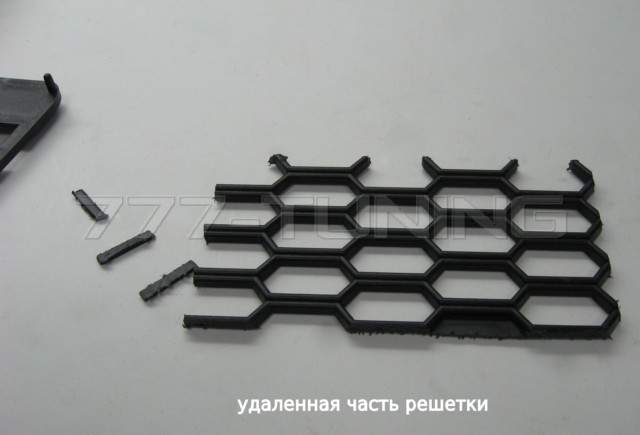

Удаленная часть решетки, она еще потребуется.

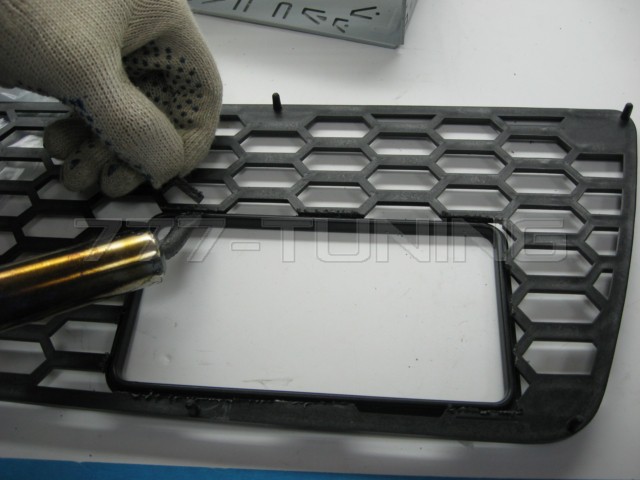

После окончательной подгонки отверстия под рамку, устанавливаем ее  с наружной стороны, и припаиваем к решетке с внутренней стороны. Для пайки используем обрезки решетки и только после этого устанавливаем ее на штатное место, закрепляем ее к бамперу, опять же фиксирующими шайбами  (звездочка).

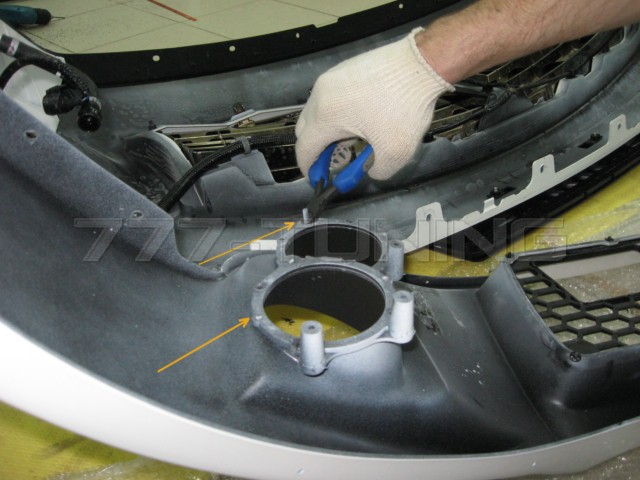

На нижней, тюнинговой части бампера готовим места для  установки ПТФ и ДХО. Для этого удаляем технологические штыри.

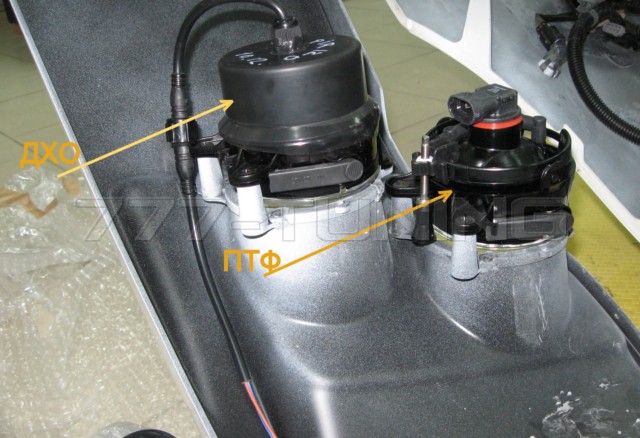

Устанавливаем  ПТФ (верхние) и ДХО (нижние). Крепление осуществляется с помощью саморезов №2.

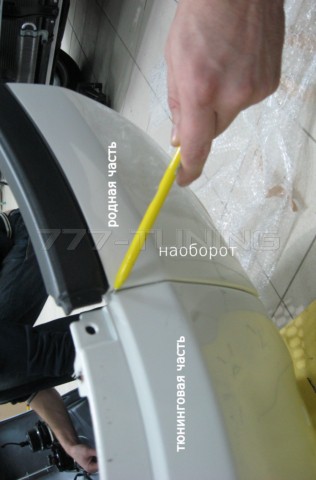

Приступаем к соединению верхней (штатной) и нижней (тюнинговой)  частей (далее-детали) бампера. Сначала совмещаем внешние края деталей .

Прихватываем детали между собой по углам  штатными винтами (по три с каждой стороны).

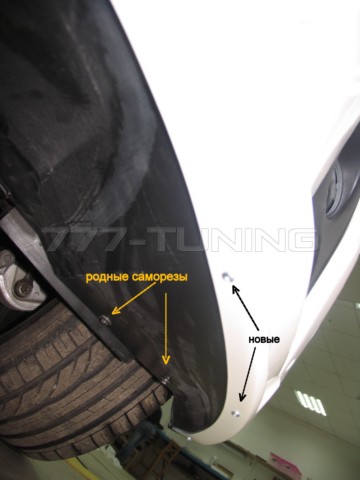

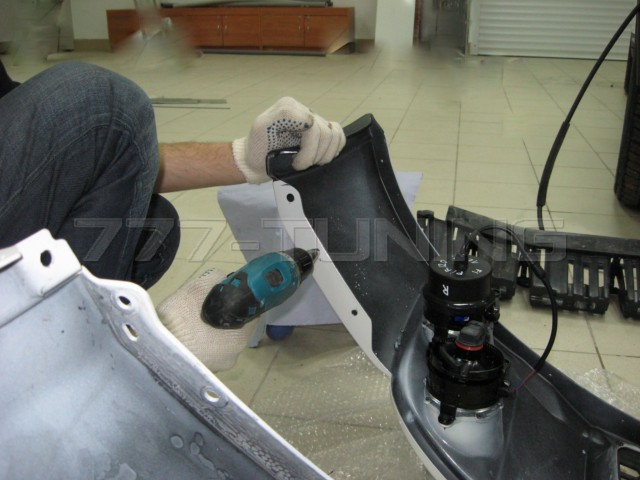

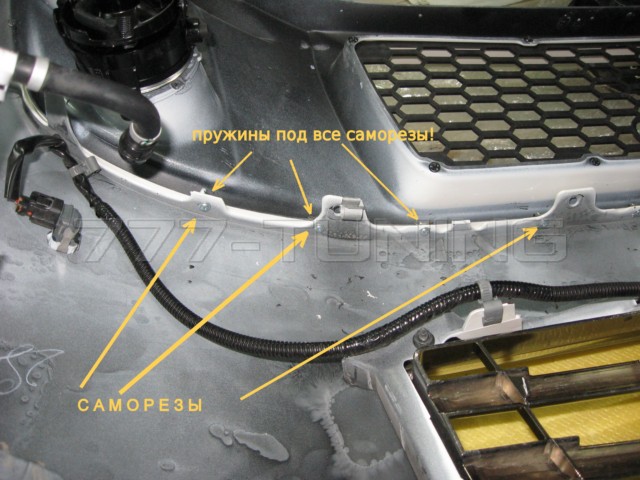

Совмещаем лицевые части деталей и фиксируем их родными  и вспомогательными саморезами (№2). Обязательно устанавливать с пружинными закладными!

При этом заворачиваем саморезы по одному (справа-слева, справа-слева и т. д.) и движемся к центру деталей.  При таком способе крепления, в случае образования маленького бриджа, он спрячется за номером.

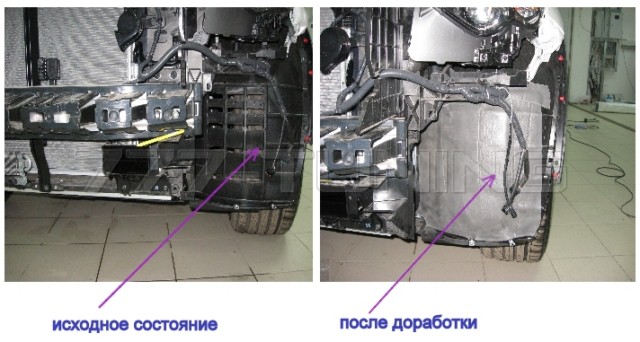

Закрываем отверстия в подкрылках. Данные отверстия не несут ни какой функциональности на бензиновых машинах и через них летит грязь на противотуманные фары и ходовые огни выводя их из строя. Данные отверстия предназначены для дизельных машин в этом месте стоит интеркуллер ( влевом борту) здесь закрывать отверстия не нужно, а правый борт закрывать обязательно, целее будет электропроводка автомобиля.

Далее устанавливаем бампер на машину и незабываем подключить  ПТФ, ДХО и шланг от  бачка с моющей жидкостью.

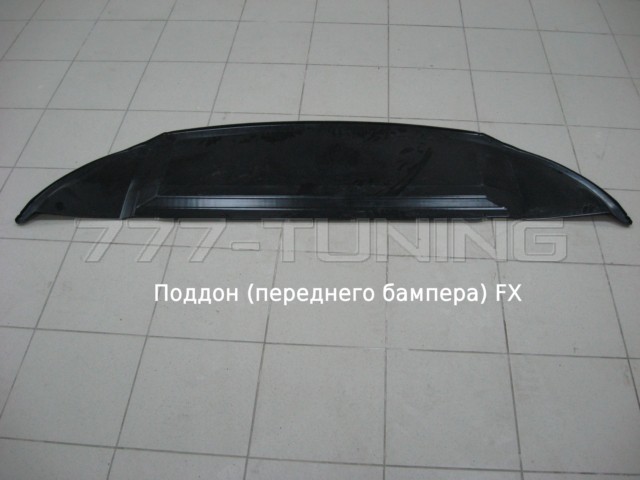

Поддон.

Установить поддон.

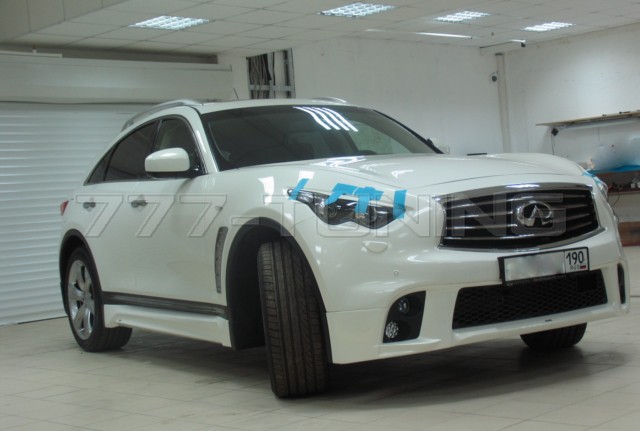

Перед установкой ресничек, фары и тыльная сторона самих ресничек обезжириваются. Установка ресничек производится на силиконовый клей (см. раздел: «Установка обвеса на заднюю часть Infiniti FX). Реснички фиксируются малярным скотчем на одни сутки.





Установка накладок на глушитель Infiniti FX, обвес FERZ

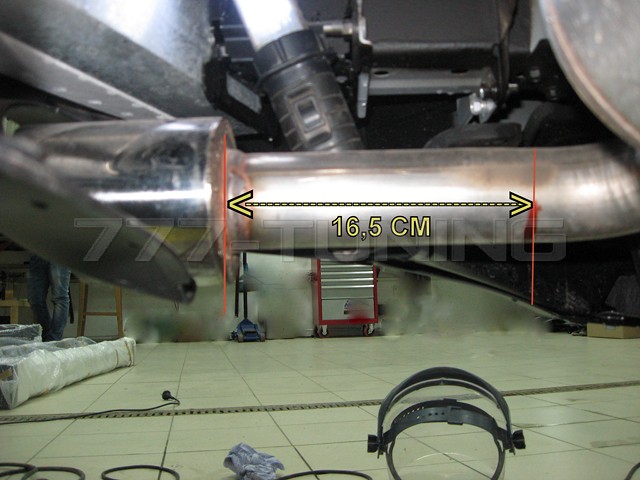

Размечаем выхлопную трубу.

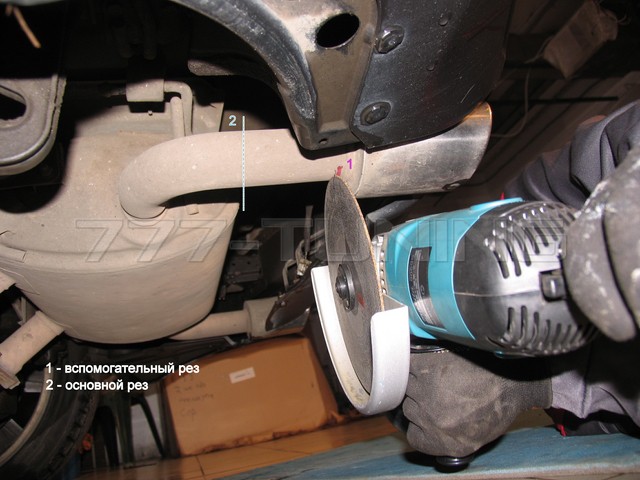

Во избежание закусывания режущего диска,  режем трубу в два приема, но лучше эту работу делать вдвоем. Напарник  должен поддерживать трубу. Работа выполняется с применением защитных средств-перчаток и защитной маски.

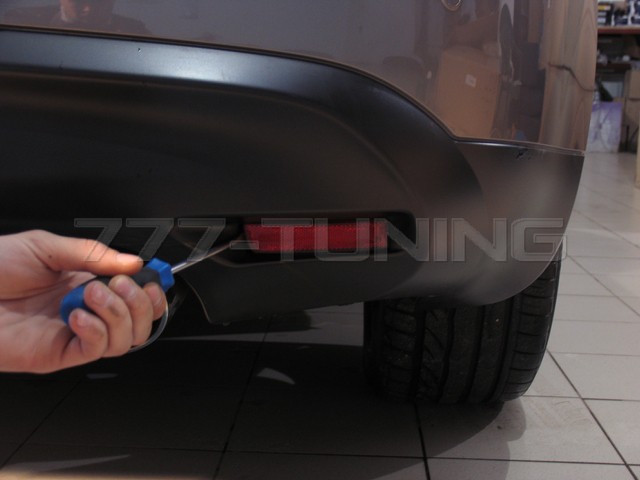

Снимаем катафоты и задний противотуманный фонарь (ЗПФ).

Размечаем задний бампер.

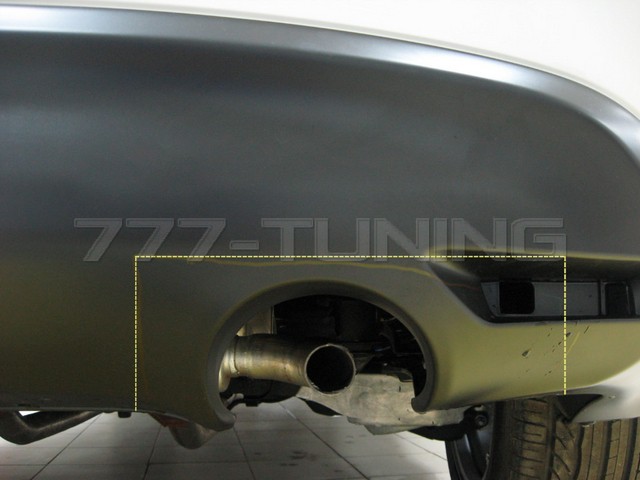

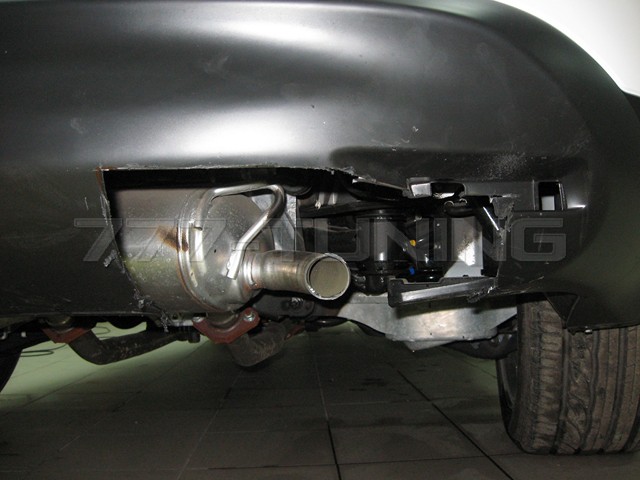

Бампер с вырезом. Здесь не надо бояться отрезать лишнего, накладка все скроет.

примеряем накладку и убеждаемся, что из под накладке не выглядывает бампер.

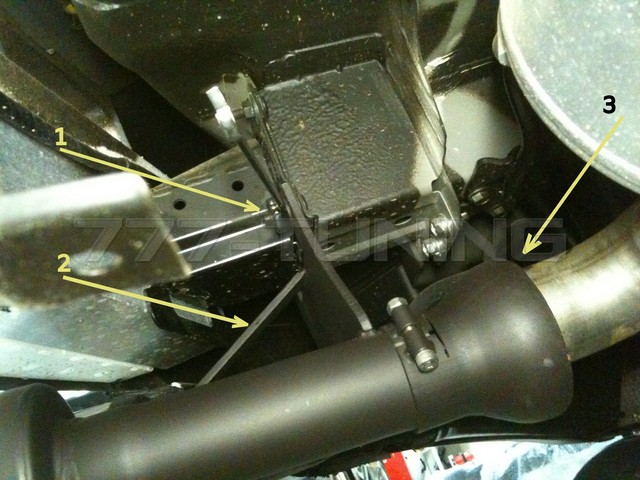

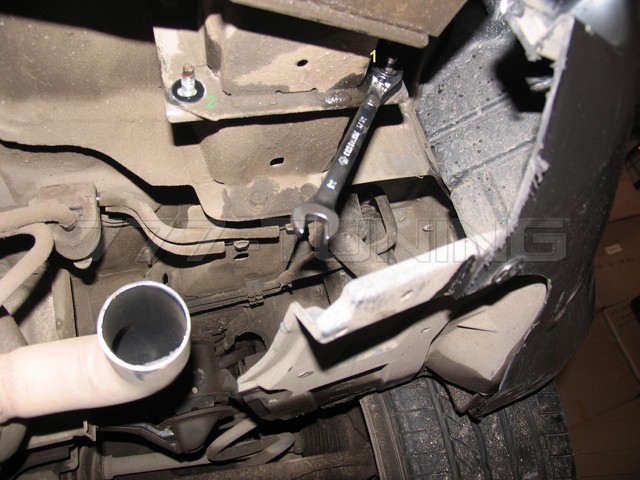

Откручиваем две нижних гайки от лонжеронов, крепящих усилитель бампера, сюда будет крепиться новая насадка на глушитель.

Устанавливаем насадку на трубу и крепим ее к кронштейну гайками 1,2.

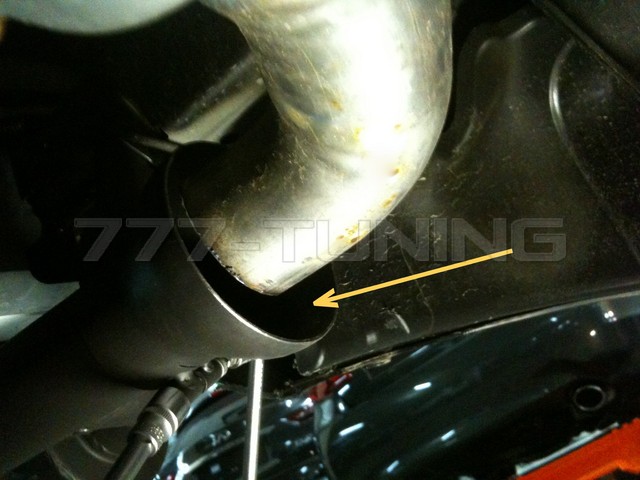

Насадка не должна касаться родной трубы, при этом зазор должен быть, примерно, 5 - 15 мм.

При установке допускается несоосность труб (собственно для этого и сделан конус на насадке).

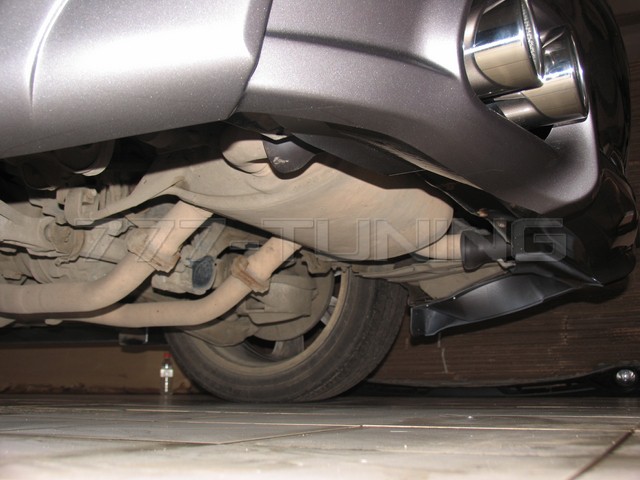

Насадки установлены.

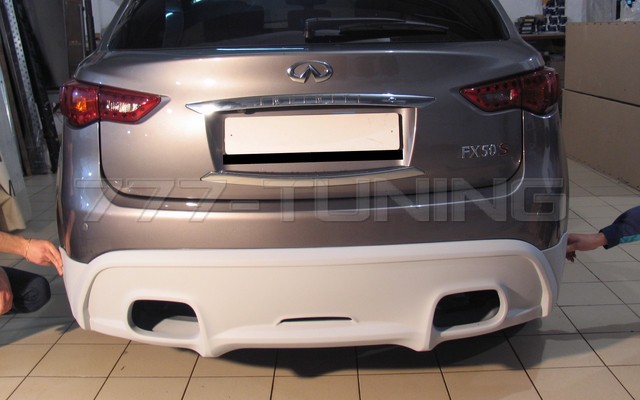

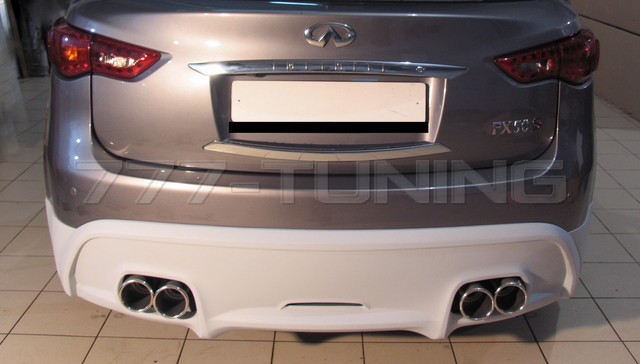

примеряем заднюю накладку на бампер. Убеждаемся, что все встает на свои места. Если нет-исправляем и окончательно затягиваем крепежи накладки.

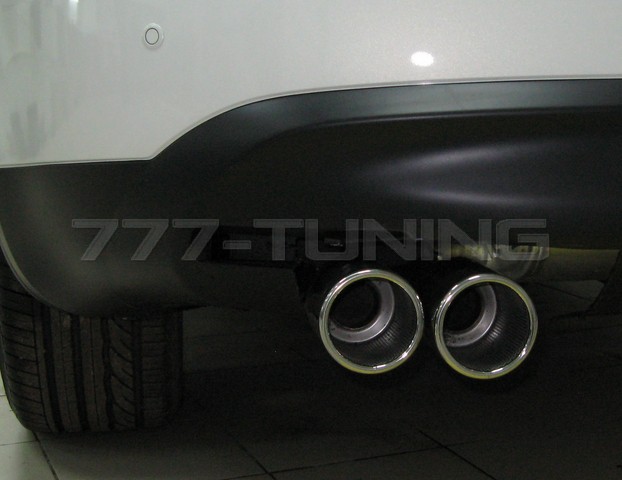

Так выглядят окончательно установленные насадки на глушитель.



Установка деталей обвеса на заднюю часть автомобиля



После установки насадок на глушители приступаем к установке элементов обвеса на заднюю часть автомобиля.

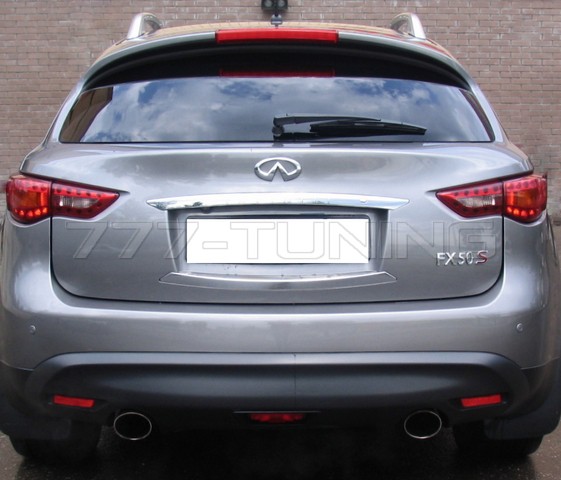

Примеряем задний спойлер и убеждаемся в том, что деталь нормально прилегает к кузову. Запоминаем зону прилегания спойлера к крышке багажника и обезжириваем эту зону.

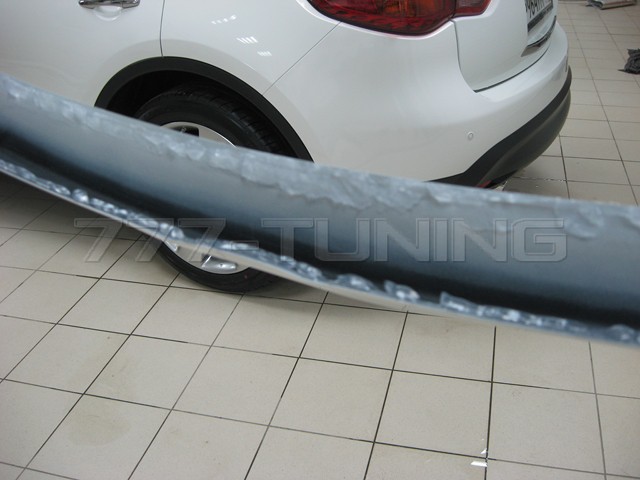

Обезжириваем внутреннюю часть спойлера и после высыхания поверхности наносим на нее силиконовый клей.

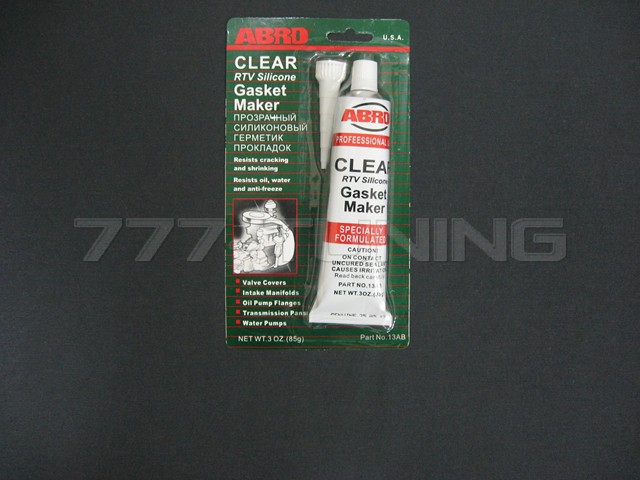

Мы применяем такой силиконовый клей.

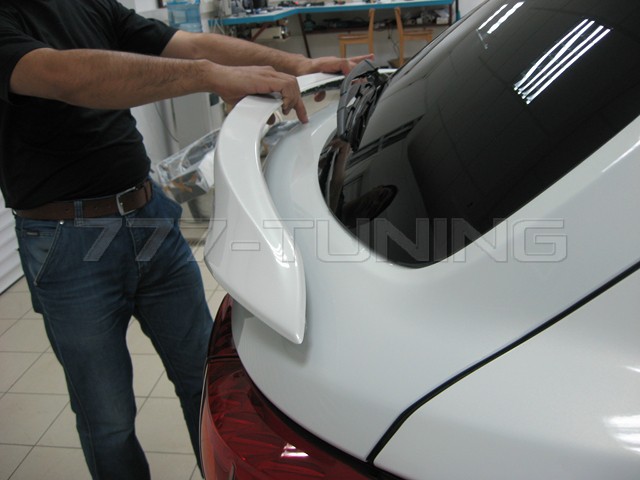

Устанавливаем спойлер. Работу лучше выполнять вместе с напарником.

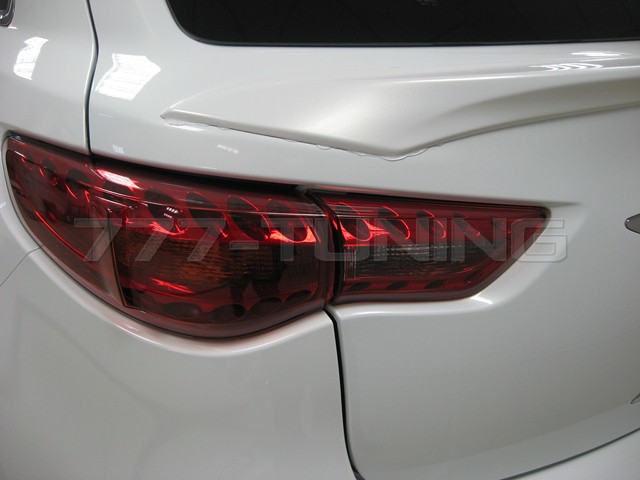

Удаляем остатки клея.

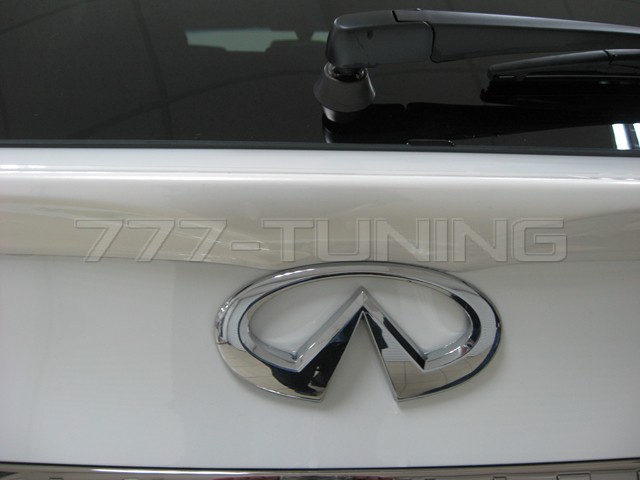

Проверяем посадку спойлера.

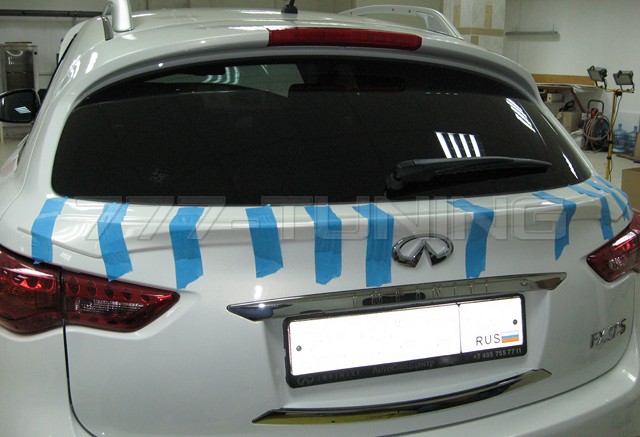

Фиксируем спойлер малярной лентой. Помните, что окончательная фиксация клея происходит через 24 часа при температуре +20⁰С. Снимать ленту без рывков, придерживая ленту на границе отрыва.



Далее приступаем к установке накладки на задний бампер Infiniti FX.



Откручиваем снизу задний бампер ( по центру бывают пластмассовые пистоны или болты), они нам еще пригодятся.

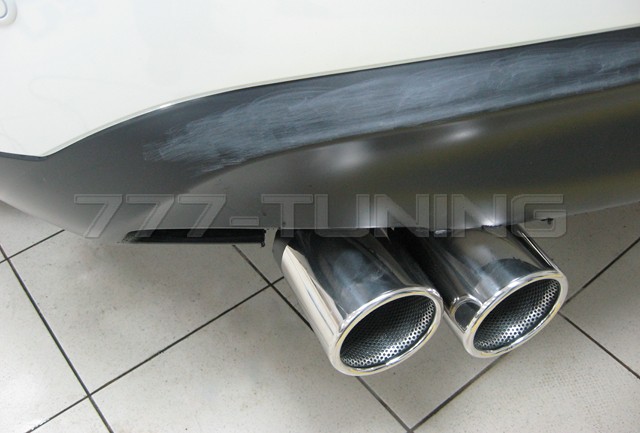

Зачищаем на бампере ту часть на, которую будет наноситься клей.

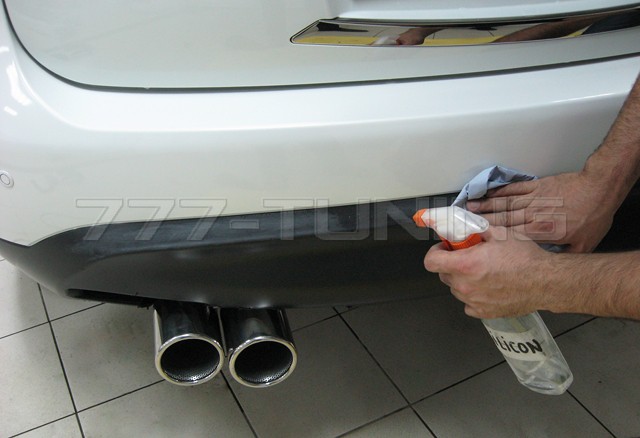

Обезжириваем места зачистки.

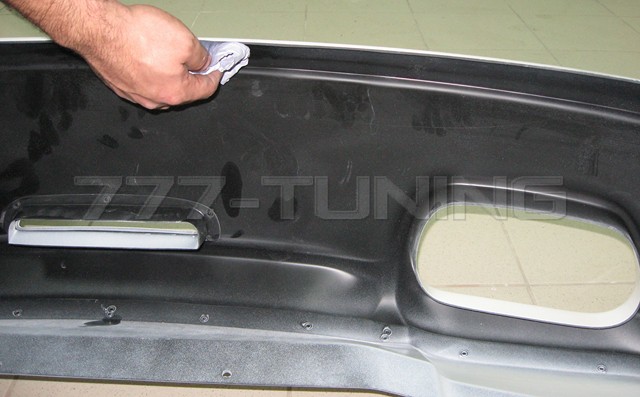

Обезжириваем накладку.

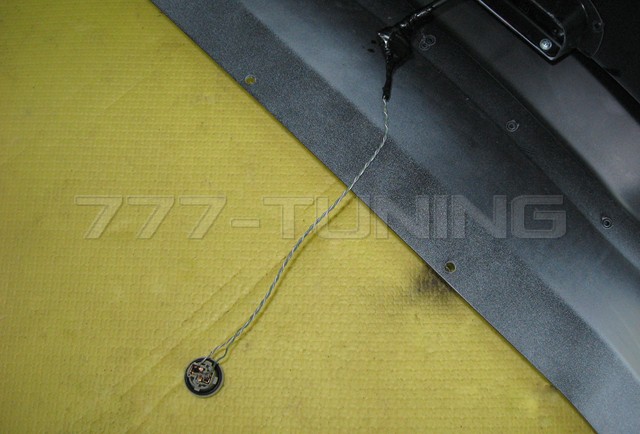

Удлинить на 40 см провод от светодиодного ПТФ.

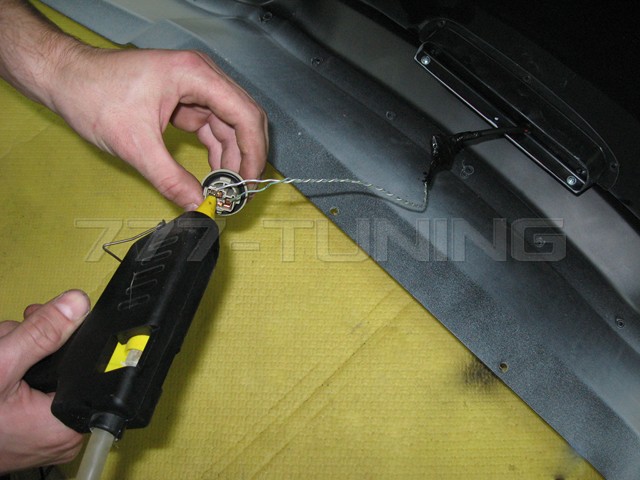

Запаиваем этот провод в контакты патрона от родного ПТФ и герметизируем место пайки. Здесь прячем резистор-обманку. Монтируем задний светодиодный противотуманный фонарь. Вставляем светодиодный противотуманный фонарь в накладку заднего бампера и фиксируем его при помощи трех саморезов.

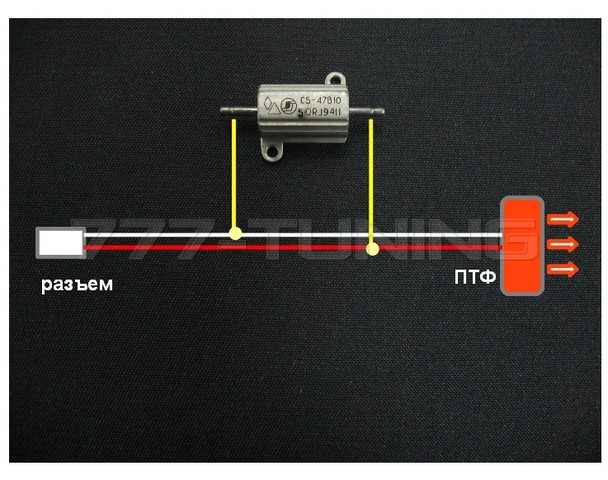

Схема подключения резистора-обманки.

Резистор-обманка. Допустимое сопротивление от 30 до 50 Ом .

Оптимальный сопротивление резистора 50 Ом, мощность  от 15 до 50  Вт. Некоторые установщики вместо резистора запаивают лампочку, в нашем случае достаточно 5 Вт на 12 В.

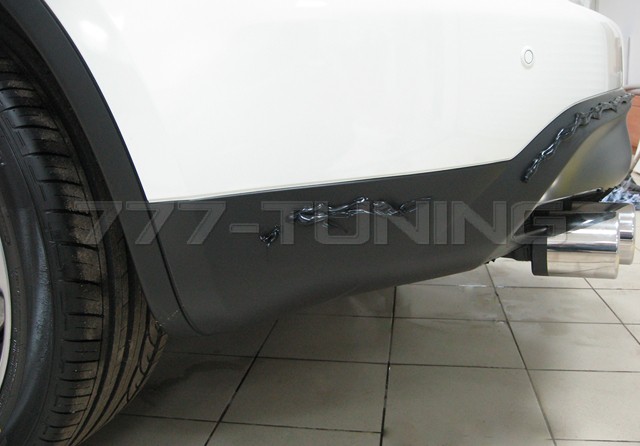

Наносим клей на бампер. Применяется клей для лобовых стекол

Убедитесь, что не забыли предварительно открутить из штатных мест крепления заднего бампера саморезы и болты!

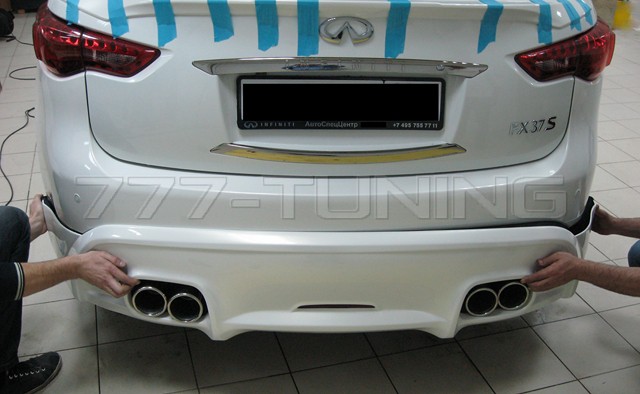

Начинаем устанавливать накладку на место (эту работу лучше делать вдвоем).

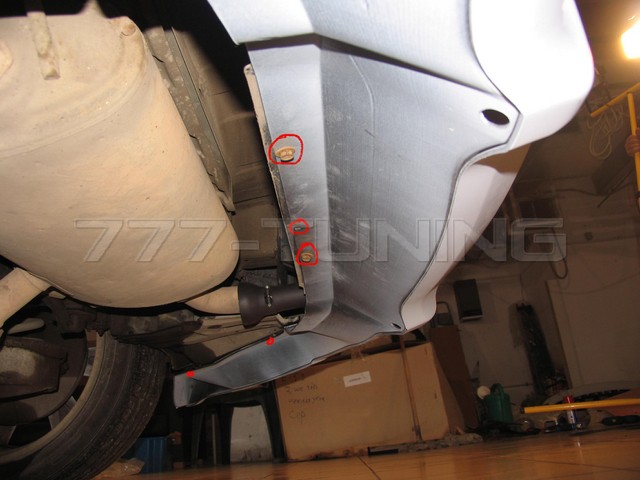

Вставляем пистоны на место, дополнитьельно фиксируем накладку саморезами в местах указанных красными точками

Малярным скотчем временно фиксирует накладку от сползания для лучшей фиксации клеем.

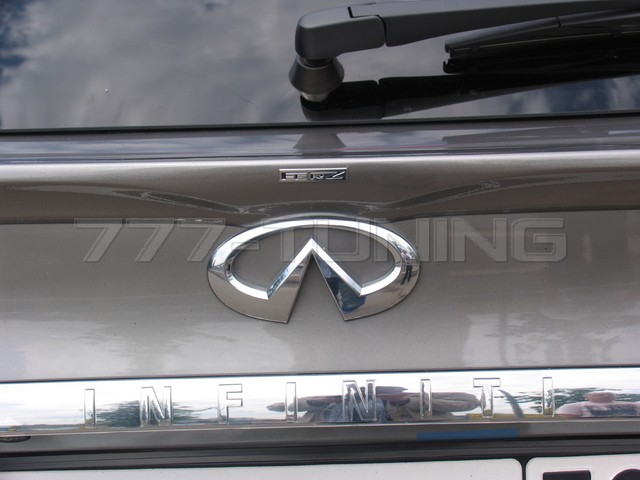

Место установки шильдика FERZ.

 Установка порогов на Infiniti FX



Внимание!

1. Пороги устанавливаются без применения клея;

2. При установке порогов удаляются брызговики.

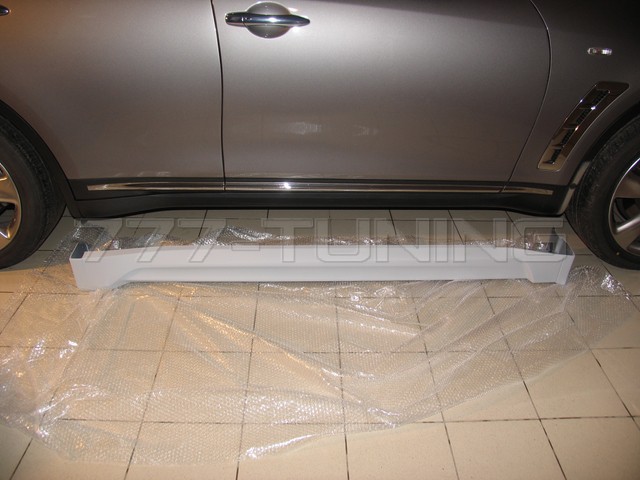

Порог Infiniti FX.

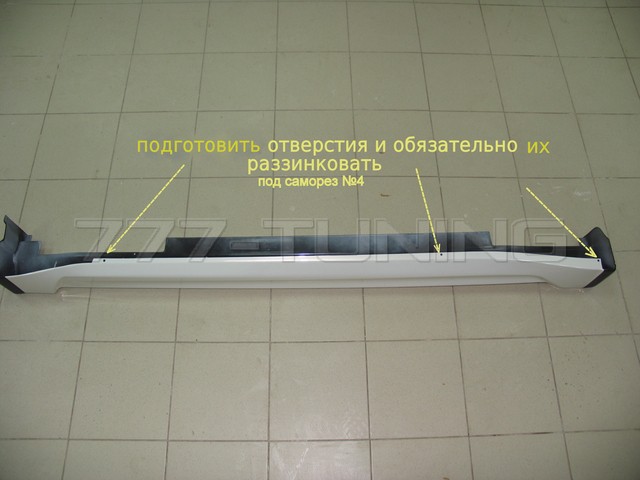

Подготовить отверстия в порогах и обязательно их раззинковать под саморез №4 .

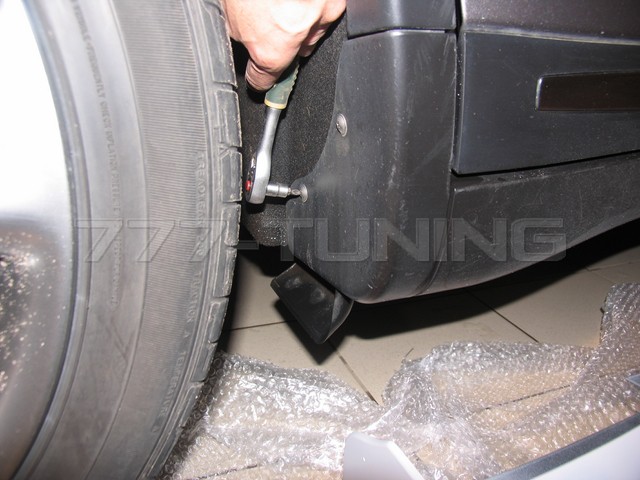

Этот саморез временно удаляется, он еще потребуется. Эта операция выполняется, как в передних, так и задних нишах.

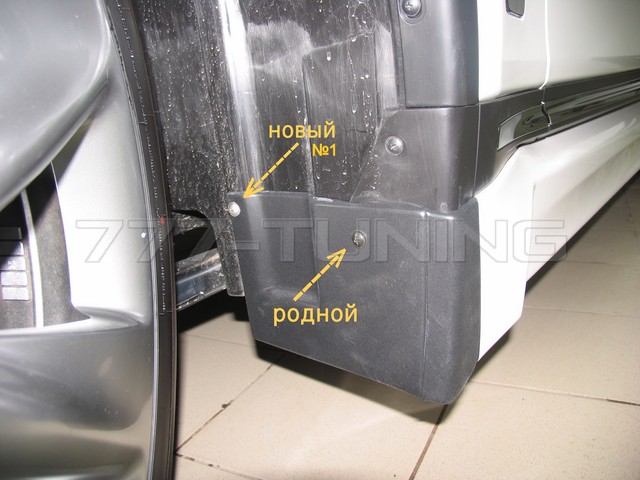

Устанавливаем порог и прихватываем его саморезами по торцам и сверху. Вид передней ниши.

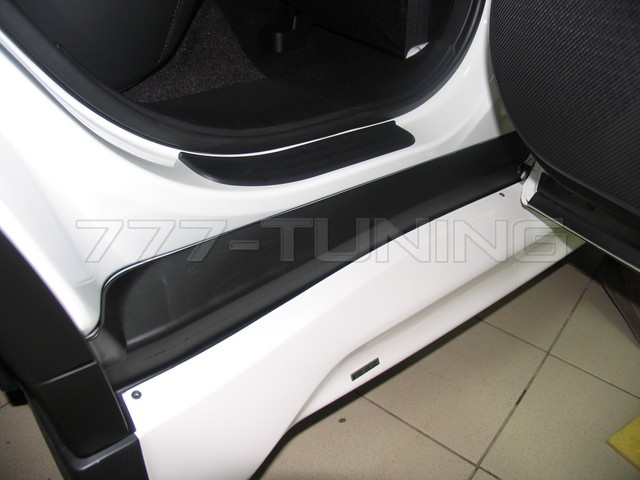

Сверху порог крепится саморезами №4 (потайные головки), с торца-саморезом №1. После прихватки порога необходимо убедиться в том, что он занял свое место и окончательно довернуть саморезы.

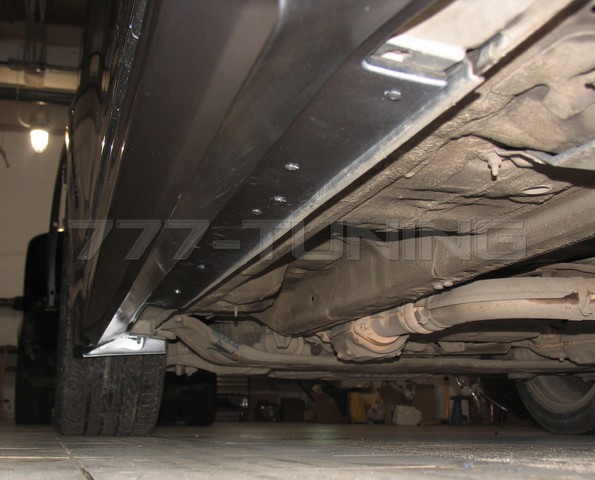

Окончательно закрепить пороги саморезами снизу.

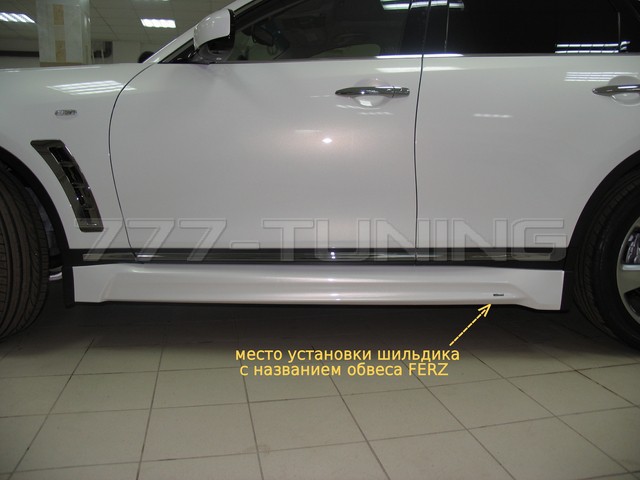

На фото показано место установки шильдка с названием обвеса FERZ.

Машина с установленными порогами.
